構築からトラブルシューティングまで
InfiniBandで変わるデータセンター内通信（後編）

松本直人
仮想化インフラストラクチャ・オペレーターズグループ チェア
さくらインターネット研究所　上級研究員
2011/7/20

InfiniBandネットワークのトラブルシュート

　InfiniBandネットワークはイーサネットとは異なるネットワークです。動作するシステムが異なるということは、見るべきシステム動作個所もコマンドも異なってきます。

　ここでは、より詳しいInfiniBand関連デバッグコマンドをいくつか例示していきます。動作確認は、OpenSMが動作しているScientific Linux 6.0上から行いました。

SL6# ib[tab] ib_acm                ibdmsh                ibroute ib_acme               ibdmtr                ibrouters ibaddr                ibdump                ib_send_bw ibcacheedit            ibfindnodesusing.pl   ib_send_lat ibcheckerrors         ibhosts               ibsim ibcheckerrs           ibidsverify.pl        ibsrpdm ibchecknet            ib_ipoib_sysctl       ibstat ibchecknode           ibis                  ibstatus ibcheckport           iblinkinfo            ibswitches ibcheckportstate      iblinkinfo.pl        ibswportwatch.pl ibcheckportwidth      ibmsquit              ibsysstat ibcheckstate          ibmssh                ibtopodiff ibcheckwidth          ibnetdiscover        ibtracert ibclearcounters       ibnlparse             ibv_asyncwatch ibclearerrors          ibnodes              ibv_devices ib_clock_test         ibping                ibv_devinfo ibdatacounters        ibportstate           ibv_rc_pingpong ibdatacounts          ibprintca.pl          ibv_srq_pingpong ibdev2netdev          ibprintrt.pl          ibv_uc_pingpong ibdiagnet             ibprintswitch.pl      ibv_ud_pingpong ibdiagpath            ibqueryerrors         ib_write_bw ibdiagui              ibqueryerrors.pl      ib_write_bw_postlist ibdiscover.pl         ib_read_bw            ib_write_lat ibdmchk               ib_read_lat

InfiniBand Network関連デバッグコマンドの一覧

　ibhostsコマンドでは、InfiniBand上に接続されるホスト一覧を表示します。

# ibhosts Ca      : 0x0002c9030010c36c ports 2 "hostname HCA-2" Ca      : 0x0002c9030010c360 ports 2 "hostname HCA-2" Ca      : 0x0002c9030010c328 ports 2 "sl6 HCA-1"

ibhostsコマンドコマンドの実行例

　iblinkinfoコマンドでは、スイッチおよびホストの接続状況を表示します。

# iblinkinfo Switch 0x000b8cffff006f38 MT43132 Mellanox Technologies: 2    1[  ] ==(                Down/ Polling)==>             [ ] "" ( ) 2    2[  ] ==(                Down/ Polling)==>             [ ] "" ( ) 2    3[  ] ==(                Down/ Polling)==>             [ ] "" ( ) 2    4[  ] ==(                Down/ Polling)==>             [ ] "" ( ) 2    5[  ] ==(                Down/ Polling)==>             [ ] "" ( ) 2    6[  ] ==( 4X 2.5 Gbps Active/ LinkUp)==>       8    1[ ] "sl6 HCA-1" ( ) 2    7[  ] ==( 4X 2.5 Gbps Active/ LinkUp)==>       9    1[ ] "hostname HCA-2" ( ) 2    8[  ] ==( 4X 2.5 Gbps Active/ LinkUp)==>      10    1[ ] "hostname HCA-2" ( )

iblinkinfoコマンドコマンドの実行例

　ibswitchesは、スイッチ一覧表示を行います。複数台でInfiniBandネットワークを構成した場合などに有効です。

# ibswitches Switch  : 0x000b8cffff006f38 ports 8 "MT43132 Mellanox Technologies" base port 0 lid 2 lmc 0

ibswitchesコマンドの実行例。今回の構成例では1台のみの表示

　ibtracertコマンドは、ホスト間でのInfiniBandネットワークの接続性を確認します。

# ibtracert 9 10 From ca {0x0002c9030010c360} portnum 1 lid 9-9 "hostname HCA-2" [1] -> switch port {0x000b8cffff006f38}[7] lid 2-2 "MT43132 Mellanox Technologies" [8] -> ca port {0x0002c9030010c36d}[1] lid 10-10 "hostname HCA-2" To ca {0x0002c9030010c36c} portnum 1 lid 10-10 "hostname HCA-2"

ibtracertコマンドの実行例

　InfiniBandネットワークを構成するために、Subnet Manager（OpenSM）で設定されるルーティングアルゴリズムは全部で5種類あります。通常のデフォルト値では、各ホスト間を最小距離でつなぐ「MinHop」によって構成されるようになっています。

　より大規模なシステムを想定したInfiniBandネットワークを構成する場合、「FatTree」を用いる場合も多くあります。データセンター内部での利用方針などと合わせて、Subnet管理方法を選択するとよいでしょう。

1. Min Hop Algorithm 2. UPDN Unicast routing algorithm 3. Fat Tree Unicast routing algorithm 4. LASH unicast routing algorithm 5. DOR Unicast routing algorithm

　より深いデバッグを行う場合などは、ibdumpコマンドが有効です。お試しあれ ;-)

# ibdump ------------------------------------------------ IB device                      : "mlx4_0" IB port                        : 1 Dump file                      : sniffer.pcap Sniffer WQEs (max burst size)  : 4096 ------------------------------------------------ Initiating resources ... searching for IB devices in host Port active_mtu=2048 MR was registered with addr=0x1c79720, lkey=0xa0002715, rkey=0xa0002715, flags=0x1 QP was created, QP number=0x50004a Ready to capture (Press ^c to stop): Captured:         12 packets,      4580 bytes

より深いデバッグを行えるibdumpコマンドの実行例

Wiresharkで通信を可視化

　また、InfiniBandのパケットダンプツール（ibdump）により出力されたファイルは、Wiresharkを使うことで、より視覚的に確認することも可能です。

# ibdump ------------------------------------------------ IB device : "mlx4_0" IB port : 1 Dump file : sniffer.pcap Sniffer WQEs (max burst size) : 4096 ------------------------------------------------ Initiating resources ... searching for IB devices in host Port active_mtu=2048 MR was registered with addr=0x7c5720, lkey=0x48002717, rkey=0x48002717, flags=0x1 QP was created, QP number=0x58004a Ready to capture (Press ^c to stop): Captured: 2 packets, 580 bytes

ibdumpの出力結果

上記の出力内容をWiresharkで確認できる

SCSI RDMA Protocol対応ストレージにも要注目

　InfiniBandは、低遅延で最初からQoSを考慮したネットワーク設計である特性を生かして、ストレージシステムの接続にも利用可能です。

　中でも最近、SCSIをRDMA転送環境で実現したSRP（SCSI RDMA Protocol）に対応したストレージに注目が集まっています。InfiniBandではすでに、10GbEを超える40Gbps QDR InfiniBandネットワークが普及価格帯にまで下りてきており、この流れに拍車がかかっています。

　SRPは、ホスト側で「SRP Initiator」が、ストレージ側で「SRP target」が動作することで構成され、いずれもInfiniBandネットワーク上でネイティブ動作をします。

図4　InfiniBandを構成するプロトコルのスタック

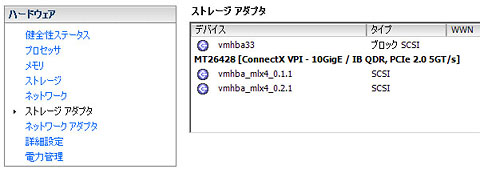

　SRP Initiatorは、すでにVMware ESXiなどにも導入される段階まできており、今後の普及も期待されます。日本国内においても、日本オラクルやテクノグラフィー、ニューテックなどのベンダが取り組んでいます。

　東日本大震災を挟んでの掲載となりましたが、ここまで読んでいただきありがとうございました。これにてInfiniBandで変わるデータセンター内通信の前編・後編は終わりですが、今後もInfiniBandとIP、ストレージネットワークの新たな動きには注目が集まりそうです。
