本連載は、PowerShellコマンドレットについて、基本書式からオプション、具体的な実行例までを紹介していきます。今回は「Set-VMNetworkAdapterVlan」コマンドレットを解説します。
この記事は会員限定です。会員登録(無料)すると全てご覧いただけます。
本連載では、Windows PowerShellの基本的なコマンドレットについて、基本的な書式からオプション、具体的な実行例までを分かりやすく紹介していきます。今回は、「Hyper-V」の仮想マシンに接続された仮想ネットワークアダプターにVLAN(Virtual Local Area Network)を設定する「Set-VMNetworkAdapterVlan」コマンドレットです。
Set-VMNetworkAdapterVlanの概要 | 書式 | オプション
Hyper-Vの仮想スイッチはさまざまなネットワーク機能を仮想マシンに提供しており、ネットワークを論理的に分割するVLANにも対応しています。
仮想マシンの仮想ネットワークアダプターにVLANを設定することで、Hyper-V仮想スイッチで仮想マシンから送出されるイーサネットフレームにVLANタグを付与できます。この動きによって、仮想マシンであっても物理ネットワークのVLANに属することが可能になります。
Set-VMNetworkAdapterVlanは、仮想マシンに接続されている仮想ネットワークアダプターに対してVLANを設定するコマンドレットです。
VLANには「アクセスモード」や「トランクモード」、さらには「プライベートVLAN」といったさまざまな設定がありますが、全てSet-VMNetworkAdapterVlanコマンドレットで設定可能です。トランクモードやプライベートVLANなどはGUI(グラフィカルユーザーインタフェース)ツールである「Hyper-Vマネージャー」では設定できず、基本的にはSet-VMNetworkAdapterVlanコマンドレットで設定します。
VLAN設定は仮想ネットワークアダプターの設定として行う必要があるため、VLANを使用する物理ネットワークに接続する仮想化基盤を管理する上では非常に重要なコマンドレットになります。
なお、アクセスモードやトランクモードなどのVLANモードの詳細、プライベートVLANの詳細はここでは解説しません。VLANモードやプライベートVLANに関する解説は別連載「今だからこそ学び直すHyper-V再入門」の第9回「いまさら聞けないHyper-Vネットワークの詳細(2):仮想スイッチのVLAN機能」を参照してください。
【注】Set-VMNetworkAdapterVlanコマンドレットは「Windows PowerShell用Hyper-Vモジュール」に含まれるコマンドレットになります。GUIの「Windowsの機能の有効化」や「役割と機能の追加」からHyper-Vを有効化するか、PowerShellから「Enable-WindowsOptionalFeature」コマンドレットを使用して有効化します。
オプション | 意味 |
---|---|
-VMName | 仮想マシン名を指定する。省略可能 |
-VMNetworkAdapter | リソースオブジェクトとして仮想ネットワークアダプターを指定する。省略可能 |
-VMNetworkAdapterName | 仮想ネットワークアダプター名を指定する。省略可能 |
-ManagementOS | ホストOS用の仮想ネットワークアダプターを設定したい場合に指定する。省略可能 |
-Untagged | タグなし(アンタグ)モードに設定する場合に指定する。省略可能 |
-Access | アクセスモードに設定する場合に指定する。省略可能 |
-Trunk | トランクモードに設定する場合に指定する。省略可能 |
-Isolated | プライベートVLANの分離モードに設定する場合に指定する。省略可能 |
-Community | プライベートVLANのコミュニティーモードに設定する場合に指定する。省略可能 |
-Promiscuous | プライベートVLANの無作為検出モードに設定する場合に指定する。省略可能 |
-VlanId | 設定するVLAN IDを指定する。省略可能 |
-NativeVlanId | トランクモードでネイティブVLANとして設定するVLAN IDを指定する。省略可能 |
-AllowedVlanIdList | トランクモードでトランクするVLANのIDを範囲として指定する。省略可能 |
-PrimaryVlanId | プライベートVLANでプライマリーVLANとして設定するVLAN IDを指定する。省略可能 |
-SecondaryVlanId | プライベートVLANでセカンダリーVLANとして設定するVLAN IDを指定する。省略可能 |
-SecondaryVlanIdList | プライベートVLANの無作為検出モードでセカンダリーVLANとして設定するVLANのIDを範囲として指定する。省略可能 |
-ComputerName | リモートのHyper-Vホストの仮想ネットワークアダプターのVLANを設定する場合にコンピュータ名を指定する。省略可能 |
Set-VMNetworkAdapterVlanコマンドレットは必須オプションはありませんが、「仮想マシン名」「仮想ネットワークアダプター名」、もしくは「仮想ネットワークアダプターのリソースオブジェクト」を指定してVLANを設定する必要があります。

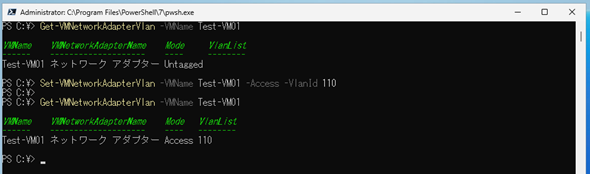

今回は仮想マシン名を指定し、その仮想マシンに接続された仮想ネットワークアダプターに対して、アクセスモードで「VLAN 110」に接続するように設定します(画面1)。なお、Set-VMNetworkAdapterVlanコマンドレットは管理者権限での実行が必要となります。
Set-VMNetworkAdapterVlan -VMName Test-VM01 -Access -VlanId 110
仮想マシンとして指定した「Test-VM01」には仮想ネットワークアダプターが1つしか存在しないため、仮想ネットワークアダプターの設定は不要になります。上記実行例では、本連載142回で紹介した「Get-VMNetworkAdapterVlan」コマンドレットでVLAN設定を取得していますが、接続されている仮想ネットワークアダプターがアクセスモードで「VLAN 110」に接続するように設定変更されていることが分かります。
アクセスモードでのVLAN設定は、Hyper-VマネージャーでのVLAN設定と同義なので、Hyper-Vマネージャーから仮想ネットワークアダプターの設定を確認すると、「仮想LAN IDを有効にする」のチェックボックスにチェックが入り、VLAN IDとして「110」が設定されていることが確認できます(画面2)。

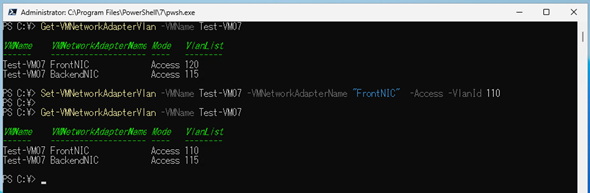

複数の仮想ネットワークアダプターが接続されている仮想マシンの場合は、仮想ネットワークアダプターを指定しないと接続されている仮想ネットワークアダプター全てに対してVLANが設定されてしまうため、「-VMNetworkAdapterName」オプションを使用してVLANを設定する仮想ネットワークアダプターを特定します(画面3)。
Set-VMNetworkAdapterVlan -VMName Test-VM07 -VMNetworkAdapterName "FrontNIC" -Access -VlanId 110
画面3では、既にアクセスモードでVLANが設定されている仮想ネットワークアダプターに対して設定していますが、一部の例外を除いて上書き設定となるため問題ありません。
トランクモードでのVLAN設定はHyper-Vマネージャーでは行うことができないため、Set-VMNetworkAdapterVlanコマンドレットで実施します(画面4)。
$vnic = Get-VMNetworkAdapter -VMName Test-VM07 -VMNetworkAdapterName "BackendNIC" Set-VMNetworkAdapterVlan -VMNetworkAdapter $vnic -Trunk -allowedVlanIdList 110-119 -NativeVlanId 120
上記実行例では、本連載135回で紹介した「Get-VMNetworkAdapter」コマンドレットで仮想ネットワークアダプターを特定し、その実行結果を変数に格納した上で「-VMNetworkAdapter」オプションに引数として指定しています。指定された仮想ネットワークアダプターに対してトランクモードでVLAN 110〜119までをトランクするVLANとしてトランクモードで設定しています。
「-NativeVlanId」オプションには、仮想ネットワークアダプターから送出される「タグなしイーサネットフレーム」をどのVLANに渡すかを指定しています。

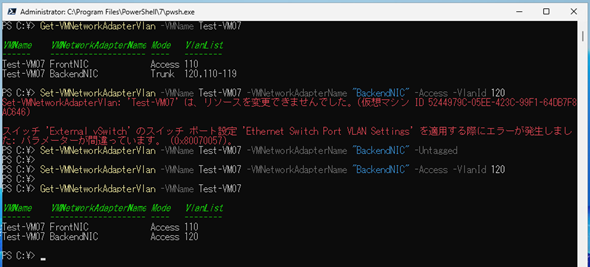

なお、トランクモードからアクセスモードに変更する場合は、トランクモードの状態で「-Access」オプションを指定してコマンドレットを実行しても画面5のようにエラーで設定できません。この場合は、一度「-Untagged」オプションを使用してVLAN設定をタグなし(アンタグ)モードにしてから、改めてアクセスモードへ変更してください。

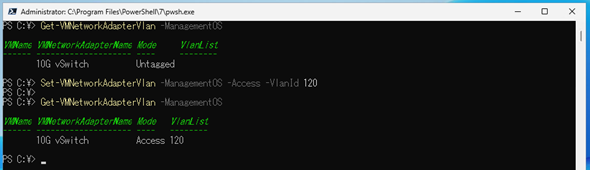

ホストOSが使用する仮想ネットワークアダプター、すなわちホストOSが仮想スイッチ経由で通信する際に使用される仮想ネットワークアダプターにVLANを設定する場合は「-ManagementOS」オプションを使用します(画面6)。
Set-VMNetworkAdapterVlan -ManagementOS -Access -VlanId 120

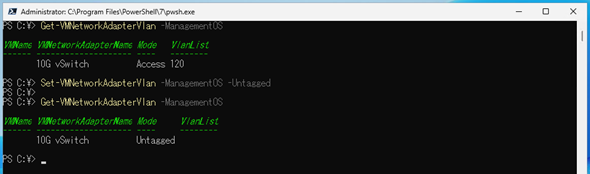

モードにかかわらず、VLAN設定を解除したい場合は「-Untagged」オプションを使用してVLAN設定をタグなし(アンタグ)モードに設定します(画面7)。タグなし(アンタグ)モードはVLANを設定していない状態なので、VLAN設定を解除することと同義になります。
Set-VMNetworkAdapterVlan -ManagementOS -Untagged
